1. Pendahuluan

Pengertian Algoritma
Algoritma adalah urutan langkah-langkah logis dan sistematis yang digunakan untuk menyelesaikan suatu masalah. Algoritma harus memiliki langkah-langkah yang jelas, terstruktur, dan dapat diterapkan.

Pengertian Flowchart
Flowchart adalah representasi visual dari suatu algoritma menggunakan simbol-simbol standar untuk memetakan langkah-langkah yang diperlukan dalam menyelesaikan suatu masalah.

Pentingnya Algoritma dan Flowchart

• Membantu memecahkan masalah secara sistematis.
• Menjadi dasar dalam pemrograman komputer.
• Meminimalkan kesalahan dalam proses penyelesaian masalah.

---

2. Konsep Algoritma

Ciri-Ciri Algoritma

1. Berhingga (Finite): Algoritma harus berakhir dalam jumlah langkah tertentu.
2. Jelas (Definite): Setiap langkah dalam algoritma harus jelas dan tidak ambigu.
3. Efektif (Effective): Setiap langkah harus sederhana, dapat dikerjakan, dan relevan.

Format Penulisan Algoritma: Pseudocode

• Pseudocode adalah cara menulis algoritma dengan bahasa yang menyerupai pemrograman, tetapi lebih sederhana dan mudah dipahami.
• Contoh:

  Mulai
  Masukkan angka A
  Masukkan angka B
  Hasil = A + B
  Tampilkan Hasil
  Selesai


---

3. Konsep Flowchart

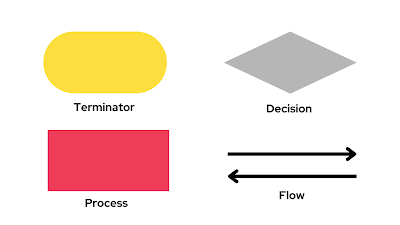

Simbol-Simbol Dasar Flowchart

1. Terminator (Oval): Menunjukkan awal dan akhir proses.
2. Proses (Persegi Panjang): Menunjukkan langkah-langkah dalam proses.
3. Keputusan (Belah Ketupat): Menunjukkan percabangan dalam alur proses.
4. Panah: Menunjukkan alur proses atau urutan langkah.

Aturan dalam Membuat Flowchart

• Flowchart dimulai dari simbol oval "Start".
• Gunakan simbol yang sesuai untuk setiap langkah.
• Alur harus jelas dan logis, bergerak dari atas ke bawah atau dari kiri ke kanan.

Contoh Flowchart Sederhana
Memutuskan bilangan genap atau ganjil:

1. Mulai.
2. Masukkan angka.
3. Cek angka mod 2 = 0?
   • Ya → Cetak "Genap".
   • Tidak → Cetak "Ganjil".
4. Selesai.

---

4. Perbandingan Algoritma dan Flowchart

Aspek	Algoritma	Flowchart
Representasi	Berupa langkah-langkah tertulis (pseudocode)	Diagram/gambar
Kemudahan Dibaca	Mudah dipahami programmer	Mudah dipahami oleh semua orang
Penggunaan	Cocok untuk dokumentasi teknis	Cocok untuk komunikasi secara visual

---

5. Contoh Kasus dan Solusi

Contoh 1: Algoritma dan Flowchart Menentukan Bilangan Genap atau Ganjil

Algoritma:

1. Mulai.
2. Masukkan angka.
3. Jika angka mod 2 = 0, maka cetak "Genap".
4. Jika tidak, cetak "Ganjil".
5. Selesai.

Flowchart:
Simbol oval (Mulai) → Proses (Masukkan angka) → Keputusan (Cek mod 2 = 0?) → Cetak "Genap" atau "Ganjil" → Oval (Selesai).

Contoh 2: Algoritma Menghitung Rata-Rata Nilai

Algoritma:

1. Mulai.
2. Masukkan nilai A, B, C.
3. Hitung rata-rata = (A + B + C) / 3.
4. Tampilkan hasil.
5. Selesai.

---

6. Praktik Langsung

Berikan tugas kepada siswa untuk menggambar flowchart untuk masalah berikut:

1. Membuat sistem absensi sederhana.
2. Mengurutkan daftar nama secara alfabet.
3. Menentukan apakah sebuah angka adalah bilangan prima.

Latihan: Flowchart Sistem Absensi

• Mulai.
• Masukkan data siswa (nama dan NIS).
• Cek apakah NIS valid?
  • Ya → Cetak "Data berhasil disimpan".
  • Tidak → Cetak "NIS tidak valid".
• Selesai.
